Sistem Kontrol Lampu Multi-Spektrum

Arsitektur kendali lampu bawah air berbasis ESP32 dengan sensor intensitas cahaya (Lumen) dan transmisi data via LoRa.

Arsitektur Hardware

Komunikasi & Kontrol
  • MCU: ESP32 DevKit V1
  • Telemetry: LoRa (SX1276/RFM95) via SPI
  • Sensor: BH1750 / TSL2561 (I2C)
Daya & Aktuator
  • Driver: 4-Channel MOSFET/Relay
  • Regulator: Buck Converter (LM2596) 12V/24V to 5V
  • Lampu: Underwater LED Multi-Spectrum

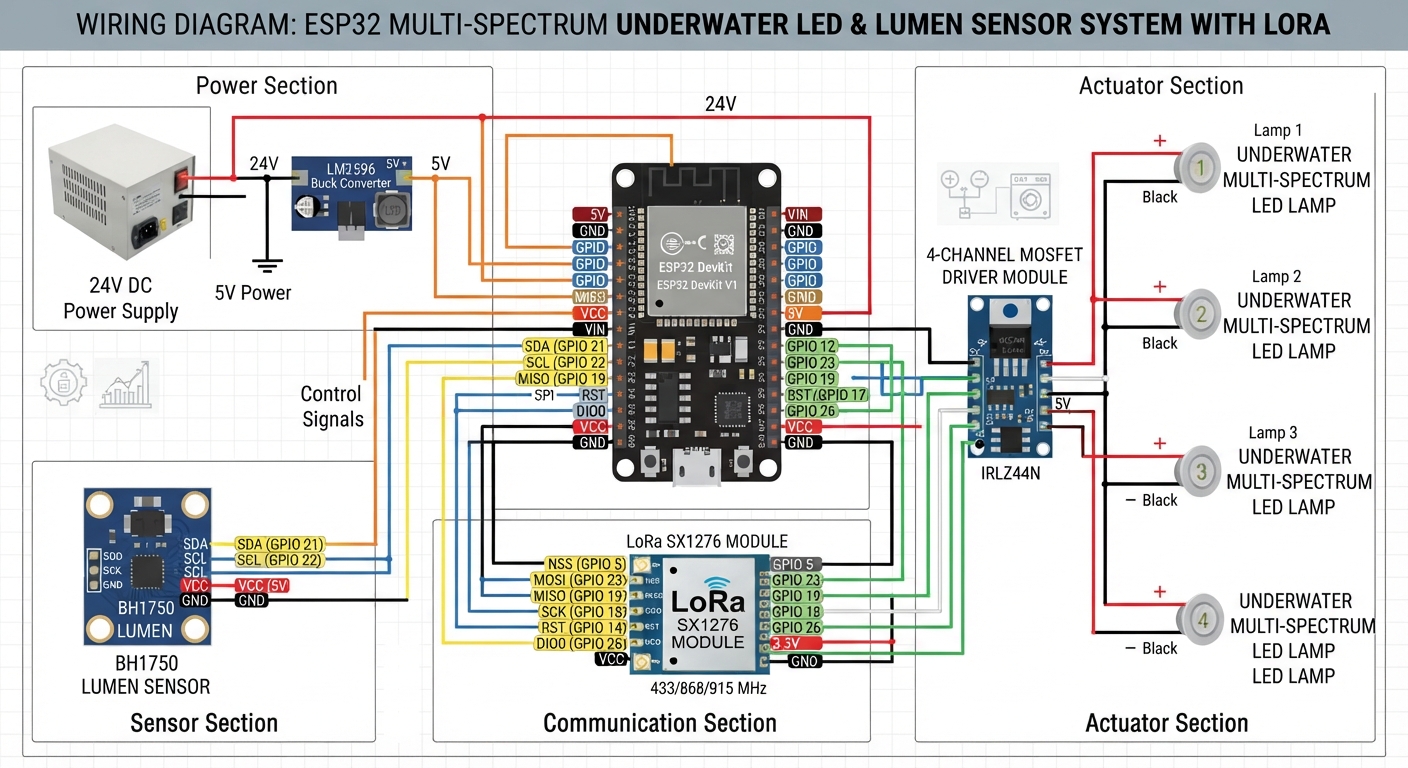

Wiring & Pinout Configuration

A. Modul LoRa ke ESP32 (SPI)
Pin LoRaPin ESP32Keterangan
NSS / CSGPIO 5Chip Select
RSTGPIO 14Reset
DIO0GPIO 26Interrupt
SCKGPIO 18SPI Clock
MISOGPIO 19Master In Slave Out
MOSIGPIO 23Master Out Slave In
B. Kontrol Lampu (PWM/GPIO)
AktuatorPin ESP32Keterangan
Lampu 1GPIO 12PWM/Digital Control
Lampu 2GPIO 13PWM/Digital Control
Lampu 3GPIO 25PWM/Digital Control
Lampu 4GPIO 27PWM/Digital Control

Protokol Keselamatan Lapangan

  • Waterproofing: Gunakan waterproof junction box dan sealant resin khusus untuk sambungan kabel di bawah air guna mencegah korosi & korsleting.
  • Voltage Drop: Gunakan penampang kabel yang sesuai untuk lampu jika jarak PSU ke lampu cukup jauh untuk menjaga kestabilan cahaya.
  • EMI Isolation: Pisahkan jalur daya motor/lampu dari kabel data sensor untuk menghindari gangguan elektromagnetik pada data I2C.
